产品简介：

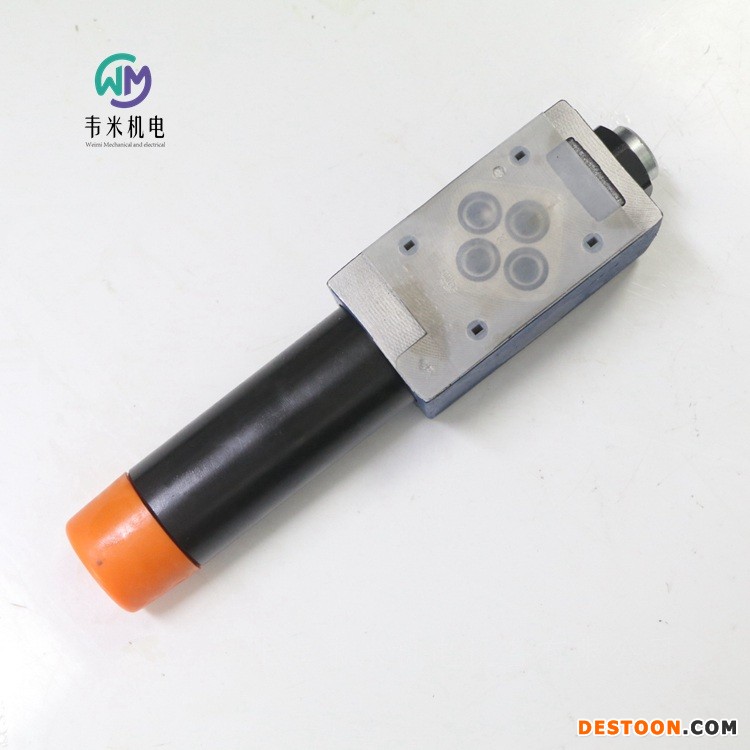

力士乐REXROTH直动式减压阀
DR6DP
规格 6
组件系列 5X
大工作压力 35 bar
大流量 60 l/min
R900472470 DR6DP2-5X/25YM
用于底板安装
油口安装面，符合 ISO 440-03-02-0-05（带或不带孔）
5 档压力
4 个可选调整类型：
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
单向阀，可选
防腐蚀设计
DR 6 DP 型阀门是三通式直动减压阀，即配有次级回路压力限制。
它可以用于降低系统压力。通过调整类型设置次级压力调整。
阀门在初始位置为打开状态。液压油可以顺畅地从通道 P 流向通道 A。同时，通道 A 内的压力通过阀芯端面上的控制线路由压缩弹簧来控制。如果通道 A 内的压力通过压缩弹簧上设置的值提高，控制阀芯进入调整位置并保持通道 A 内的压力恒定。
信号和先导油由内部通过控制线路从通道 A 输出。
如果通道 A 内的压力在执行器上外部力的作用下继续提高，会将控制阀芯继续推向压缩弹簧。
由此，通道 A 会通过控制阀芯上的控制边与通道 T(Y) 相连。流入容器内的液压油过多，导致压力仅可稍微提高。
漏油始终由外部通过通道 T(Y) 排出弹簧腔。
为了能够顺利从通道 A 流回通道 P，可以选择安装一个单向阀。
通过压力计接口可以控制次级压力。
德国力士乐REXROTH减压阀订货号和型号：
R900472470 DR6DP2-53/25YM
R900450964 DR6DP2-53/75YM
R900413243 DR6DP2-54/210Y
R900472420 DR6DP3-54/75YM
R900476911 DR6DP3-54/150YM
博世力士乐减压阀控制和调节部分液压系统中的工作压力，从而影响液压驱动器的功率。
力士乐REXROTH减压阀DR6DP2-5X/210Y
R900413243
公称尺寸 6，P → A，机械操作
高性能范围内的工业液压阀。将供气压力可靠降压至设定值。
连接图 ISO 4401-03-02-0-05
大压力 [bar] 315
大体积流量 [l/min] 60
活塞符号 P → A
连接类型 板式结构
标称尺寸 6
驱动类型 带机械操作
连接数 3
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 1.580
力士乐REXROTH直动式减压阀
ZDR6D
规格 6
组件系列 4X
大工作压力 350 bar
大流量 50 l/min
叠加阀
油口安装面，符合 ISO 440-03-02-0-05（带或不带孔）
4 个压力等级
4 个可选调整类型：
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
通道 A、B 或 P 中减压
单向阀，可选（仅限型号“A”）
防腐蚀设计
ZDR 型阀是一种采用叠加阀板设计的直动式减压阀，可限制次级油路的压力。用于降低系统压力。
减压阀主要由壳体、控制阀芯、压缩弹簧、调整类型和可选单向阀组成。
通过调整类型设置次级压力。
型号“A”
在初始位置时阀门处于打开状态。液压油可以不受限制地从通道 A 流向通道 A。同时，通道 A 中的压力通过控制油路 作用于与压缩弹簧相对的柱塞表面。如果通道 A 中的压力超过在压缩弹簧处设定的值，则控制阀芯将被推离压缩弹簧并移动到控制位置，从而使通道 A 中的调定压力保持恒定。
通过控制油路 从通道A2内部提供控制信号和先导油。
当通道 A 中的压力因作用于执行机构的外力而继续增加时，压力将迫使控制阀芯更加远离压缩弹簧。
这样，通道 A 将经由控制阀芯上的控制边和壳体与油箱相连接。大量液压油将流回油箱，因此压力将不再增加。
弹簧腔 的泄漏油总是经由孔流入通道 T (Y) 实现外部排出。
压力计连接用于控制阀的次级压力。
单向阀可用于实现从通道 A 至 A 的自由回流，但仅限于型号“A”。
型号“P”和“B”
对于型号“P”，减压可在通道 P 内实现。通过从通道 P 内部提供控制信号和先导油。
对于型号“B”，通道 P 中的压力降低，但先导油可从通道 B 中获得。
注意事项：
如果方向阀处于阀芯位置 P 至 A，则通道 B 中的压力不得超过设置的次级压力。否则，通道 A 中会出现减压现象。
德国力士乐REXROTH减压阀订货号和型号：
R900481125 ZDR6DA1-4X/25Y
R900410813 ZDR6DA2-4X/75Y
R900410815 ZDR6DA2-4X/75YM
R900410849 ZDR6DA2-4X/150Y
R900448490 ZDR6DA3-43/25Y
R900431771 ZDR6DB2-45/75YM
R900409965 ZDR6DP1-4X/25YM
R900409967 ZDR6DP1-4X/75YM
R900410806 ZDR6DP1-4X/150YM
R900483785 ZDR6DP2-4X/25YM
R900483786 ZDR6DP2-4X/75YM
R900483786 ZDR6DP2-43/75YM
R900483787 ZDR6DP2-4X/150YM
R900483787 ZDR6DP2-43/150YM
R900483788 ZDR6DP2-4X/210YM
R900483788 ZDR6DP2-43/210YM
R900400663 ZDR6DP2-4X/210YMV
R900410865 ZDR6DP3-4X/75YM
R900473199 ZDR6DP3-4X/150YM
力士乐REXROTH先导式减压阀
DR
规格 10 … 25
组件系列 1X; 4X
大工作压力 315 bar
用于底板安装
孔图按 ISO 5781
用于螺纹连接
作为插装阀
4 个可选调整类型：
旋钮
六角套筒和保护帽
带刻度可锁定旋钮
带刻度旋钮
4 个压力等级
DR 型压力阀是一种先导式减压阀。用于降低系统压力。
它主要由拧入式插装阀（插件）和壳体组成，可以选择带或不带单向阀（仅限底板安装）。
在静止位置时阀门处于打开状态。液压油可以通过主控制阀芯，从入口通道自由流向出口通道。出口通道中的压力通过孔施加于主控制阀芯 的弹簧负载侧。同时，压力通过孔和孔作用于与弹簧相对的主控制阀芯 侧。
如果出口通道中的压力超过弹簧上设定的值，则先导座开启。
液压油从主控制阀芯 的弹簧负载侧，经喷嘴和先导座流入弹簧腔。
主控制阀芯 移至控制位置，并使由弹簧设定的出口通道压力保持恒定。来自弹簧腔 的先导油回油始终通过 Y 油口外部实现。
对于型号“P”的底板安装，可选择安装单向阀，以实现从通道 A 到通道 B 的自由回流。
力士乐REXROTH先导式减压阀
Z3DR10
规格 10
组件系列 1X
大工作压力 350 bar
大流量 120 l/min
叠加阀
油口安装面符合 ISO 4401-05-04-0-05 （标准型号）或 ISO 4401-05-05-0-05 （型号“SO30”）
4 个压力等级，可选
2 种调整类型，可选：
内六角主轴和保护帽
带刻度可锁定旋钮
防腐蚀设计
Z3DR 型阀是一种采用叠加阀板设计的先导式三通减压阀，可限制执行机构的压力。此类阀可用于减小和控制系统压力。
此类阀主要由先导控制阀 和包括主级部分的壳体组成。次级压力通过调整类型设置。
力士乐先导式减压阀的特点是稳定性高且滞后低。
利用型号“MS”可通过测量油口处的压力负载单元对设定的次级压力进行测量和监控（请参阅“尺寸”）。
若执行机构油口 P（A、B）处的次级压力进一步上升到超出设定值，则阀门将会开启回油口 TA (TB) 的第三条管路。这样可防止执行机构通道出现不允许的压力上升。
德国力士乐REXROTH减压阀订货号和型号：
R901435208 Z3DR10VA2-10/200V
R901160168 Z3DR6VP2-10/200MSV
R901418087 Z3DR6VP3-10/315V
