创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——远控的双电源供电电路。该专利由成都秦川科技发展有限公司申请，并于2017年2月22日获得授权公告。
内容说明
本发明涉及一种远控智能的双电源供电电路。
发明背景
随着科学的发展和科技水平的提高，燃气已经成为我们的生活当中必不可少的一部分，燃气表也越来越广泛地进入了人们的生活，燃气表的供电也成为生产商关注的问题。
传统的燃气表都是使用干电池单电源供电，具有一些不足，传统燃气表的电源使用周期短，掉电时可能依然在消耗电量，系统功耗大，电池寿命短，可能影响到燃气表的正常使用，造成一些不必要的问题。
发明内容
本发明的目的在于克服现有技术的不足，提供一种可以自动切换电路，系统功耗小，电池寿命长的远控智能燃气表的双电源供电电路。
本发明的目的是通过以下技术方案来实现的：远控智能燃气表的双电源供电电路，它包括干电池、锂电池、反向截止电路、干电池供电检测电路、供电切换电路、电压转换电路、主控MCU、和RF无线模块，所述的反向截止电路包括反向截止电路1、反向截止电路2和反向截止电路3；干电池的输出端分别与反向截止电路1和反向截止电路2连接，反向截止电路1的输出端与干电池供电检测电路连接，干电池供电检测电路的输出端与主控MCU模块连接，反向截止电路2的输出端与供电切换电路连接，锂电池的输出端与反向截止电路3连接，反向截止电路3的输出端分别与供电切换电路和RF无线模块连接，供电切换电路通过电压转换电路与主控MCU连接。

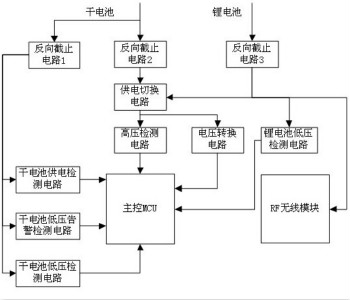

图为本发明的原理框图
所述的远控智能燃气表的双电源供电电路还包括高压检测电路，所述的高压检测电路的输入端与供电切换电路连接，高压检测电路的输出端与主控MCU连接。还包括干电池低压告警检测电路，所述的干电池低压告警检测电路的输入端与反向截止电路1连接，输出端与主控MCU连接。
还包括干电池低压检测电路，所述的干电池低压检测电路的输入端与反向截止电路1连接，输出端与主控MCU连接。
此外，包括锂电池低压检测电路，所述的锂电池低压检测电路的输入端与反向截止电路3连接，输出端与主控MCU连接。所述的主控MCU为单片机MSP430。
本发明的有益效果是：可以通过多种外围电压检测电路检测各种电压状态，由MCU自动进行处理；通过干电池锂电池供电自动切换电路，确保在外部干电池掉电的情况下，通过锂电池为主控MCU供电，避免主控MCU与RF无线模块通信接口间产生大的漏电流，进一步降低系统功耗，提高电池使用寿命。
如需进一步了解，请查看该专利完整说明书：http://img60.ybzhan.cn/4/20170310/636247586562319330572.pdf
