河北精科大恒重型机械有限公司有近四十年的研发制造历史，公司机床自产直销，以其卓越的设计能力、丰富的制造经验、严谨的质量体系，零缺陷的质量文化，保证为客户提供最优质的产品。
河北大恒自投放市场以来，以品种齐全，价格合理的优势在消费者当中享有较高的地位，深受广大客户朋友的欢迎，河北大恒数控龙门铣床远销华北、东北、华南、华东等三十多个省市自治区，出口到数个国家，

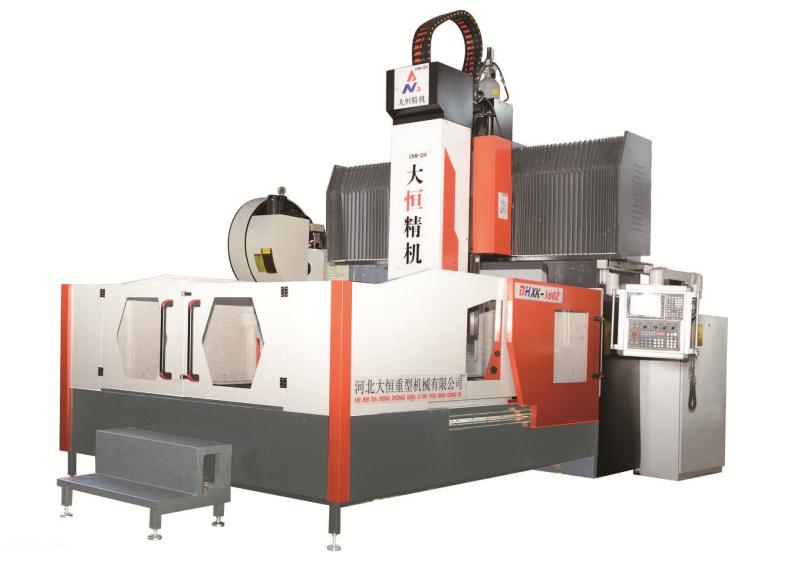

DHXK1802数控龙门铣床 产品简介：
数控龙门铣床的结构特点：定式床身、工作台移动；主轴箱随溜板上下移动；亦可沿横梁左右移动实现三轴联动；配置18.5kW主镗铣头。机床主铣头具有铣削、镗削固、钻削、锪孔等功能，适用于机械、钢铁、能源、汽车、航空航天、兵器、船舶等行业的大、中型零件的加工。数控龙门铣床配备附件铣头后可实现工件的一次装夹，安装直角铣头可五面加工，一机多用，提高了工件的加工效率。更多龙门铣床详情，请登录大恒官方网站：www.hbdhmc.com www.dhjczg.com
二．主要技术参数和配置清单如下：
序号 | 名称 | 品牌 | 备注 |
1 | 排屑机 | 沧州盐山 | 双螺旋+提升机+集屑小车 |
2 | 铸件毛坯 | HT250 | 经两次回火处理 |
3 | 进给电机 | 发那科β电机 | X、Z轴扭矩36NM，Y轴22NM带抱闸。 |
4 | 主轴电机 | 发那科β | 18.5千瓦 |
5 | 系统 | 发那科oimf | 可铣、镗、钻、扩、铰等功能 |
6 | 防护罩 | 沧州盐山 | 工作台不锈铁和横梁风琴式防护，机床全防护。 |
7 | 丝杠 | 日本THK研磨丝杆 | X、Y、Z轴5010 C3级 |
8 | 轴承 | NSK | 等级P4 |
9 | 贴塑 | MSK | 台湾 |
10 | 限位 | 绝对编码器 | 台湾 |
11 | 电器柜加安装 | 沧州盐山 | 操作面板分开 |
12 | 铸件粗加工 | 大恒 | 二次回火 |
13 | 主轴箱导轨磨淬火 | 大恒 | 淬火硬度HRC48以上。 |
14 | 装配 | 大恒 | 装配温度10摄氏度以上 |
15 | 润滑泵 | 亿安 | 带分油泵 |
16 | 垫铁和螺栓 | 大恒 | 每台一套 |
17 | 主轴 | 健椿 | BT50，外径190 |
18 | 气动元件 | SMC |
|
19 | 同步带轮 | 盐山 |
|
20 | 安装调试 | 大恒 |
|
21 | 平衡配重 | 无锡德月 | 氮气 |
22 | 机床结构图 | 大恒 | 提供机床结构图、做为验收依据，按照精度验收表验收、提供地基图 |
序号 | 项目 | 主要参数 | |
1 | X轴行程 | mm | 2200 |
2 | Y轴行程 | mm | 1800 |
3 | Z轴行程 | mm | 800 |
4 | 龙门跨距 | mm | 1800 |
5 | 主轴端面至工作台距离 | mm | 150-950 |
6 | 工作台面积（宽*长） | mm | 1500*2000 |
7 | 最大承重 | T | 6 |
8 | T型槽数量 | No. | 9 |
9 | T型槽尺寸/间距 | mm | 22/160 |
10 | 进给驱动方式 |
| 联轴器直连 |
11 | 主轴转速 | rpm | 6000 |
12 | 主电机功率 | kW | 18.5KW |
13 | 主轴扭矩 | N.m | 143 |
14 | 主轴锥度及规格 |
| ISO7:24NO50 |
15 | 拉刀方式 |
| 自动 |
16 | 主轴直径 | mm | 190 |
17 | X、Y、Z快移速度 | m/min | 10/10/7 |
18 | X、Y、Z伺服电机功率 | kW | 3/3/3 |
19 | X、Y、Z伺服电机扭矩 | N.m | 36/22/36 |
20 | X、Y、Z伺服电机转速 | rpm | 3000 |
21 | X、Y、Z轴丝杠直径 | mm | Φ50/Φ50/Φ50 |
22 | 进给速度 | mm/min | 6000 |
23 | 最小步进当量 | mm | 0.001 |
标准配置 | |||
序号 | 明细 | 序号 | 明细 |
1 | 数控系统：发那科（配手轮） | 6 | Z轴氮气平衡系统 |
2 | 主轴皮带轮传动 | 7 | 变压器 |
3 | 主轴油冷系统带油冷机 | 8 | 三色灯 |
4 | 自动润滑系统 | 9 | 清洁气枪 |
5 | 外冷系统（水冷） | 10 | 导轨防护 |
二、 机床主要结构特点：（机床框架图）
1． X轴：工作台沿固定床身导轨纵向往复运动。
X轴传动：采用交流伺服电机传动滚珠丝杠传动，带动工作台运动，实现X轴直线运动。
导轨形式：台湾上银两条55型滚柱直线导轨，每条安装3个滑块。
2． Y轴：铣头溜板沿横梁导轨往复运动。
Y轴传动：采用交流伺服电机传动滚珠丝杠传动。
导轨形式：台湾上银2条55型滚柱直线导轨。
3、Z轴：铣头滑枕沿溜板导轨垂直往复经给运动。
Z轴传动：采用交流变频电机通过滚珠丝杠带动主轴箱上下进给运动，并加双杠配重
导轨形式：T型滑枕。
4、铣头：主铣头采用18.5KW发那科原厂电机,最高转速可达6000转。
5、大件：机床大件包括床身、工作台、立柱、、横梁、铣头溜板、铣头滑枕、铣头。
机床大件均采用树脂砂造型、高强度优质铸铁件。大件毛坯经热时效处理粗加工二次回火，以消除内应力；粗加工后进行充分的时效处理，以消除加工残余应力；精加工在数控龙门镗铣床上采用自由装夹的方式进行高速轻切削，使机床具有良好的刚性和精度保持性。
7. 润滑系统：
润滑部位 | 名称 | 容量 | 润滑油粘度 | 备注 | |
恒温系统 | 主轴组冷却 | 液压油 | 20L | ISO VG32 | 根据机床使用情况，建议5000h更换一次 |
变速箱 | |||||
推荐品牌（任选） | SHELL（壳牌）牌号为：SHELL TELLUS32 | ||||
长城牌号为：L-HM32抗磨液压油 | |||||
集中润滑系统 | 三轴丝杠润滑及线轨、滑动导轨 | 导轨油 | 6L | ISO VG68 | 根据机床设置的油位报警信号供给 |
推荐品牌（任选） | SHELL（壳牌）牌号为：SHELL TonNA T68 | ||||
长城牌号为：L-G68导轨油 | |||||
8. 机床安全、防护装置：
（1） 采用标准《GB15760-2004 金属切削机床、安全防护通用技术条件》。
（2） 机床的X、Y、Z三轴传动系统中，均设电气软限位、回零及机械限位多项安全控制装置，保持机床在安全可靠的状态下进行工作，保证操作人员正常工作的绝对安全。
（3） 床身和拖板采用不锈铁板护罩防护。
（4） 配置工作LED照明灯、标高指示灯。
售后服务一、公司配备完善的客服队伍，提供全面的售后服务，解除客户的一切后顾之忧。
二、产品质量一年三包，终身保修
三、可指导安装，并做定期回访，检查机器运转情况，保证机床的正常运行。
